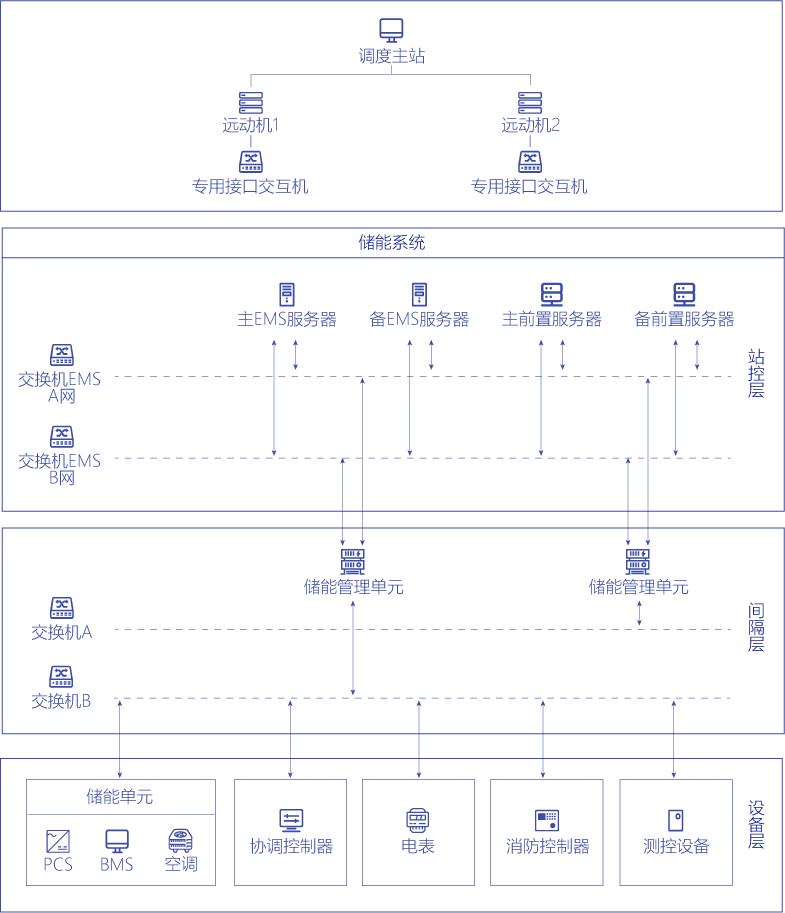

儲能EMS能量管理系統，完成整個儲能電站的集中監控與管理，并通過RS485/RS232/以太網/CAN等方式與電能質量監測裝置、并網保護裝置、風機系統、二次遠動系統、PCS、BMS、空調控制裝置和其它系統及裝置等進行連接，采集各設備運行數據并將重要信息上傳電網調度中心以及云端調控云，實現儲能系統的實時監測。同時，接收調度中心或者云端調控云命令，根據不同的運行模式，采用對應的優化策略，對儲能系統進行充放電控制，滿足電網調峰調頻需求和電網安全穩定運行需要。
儲(chu)能(neng)(neng)(neng)EMS能(neng)(neng)(neng)量(liang)管(guan)理(li)系統(tong)具(ju)備(bei)(bei)實(shi)時監控、數據采集、數據處理(li)、系統(tong)監視(shi)、設備(bei)(bei)模型管(guan)理(li)、事件順序(xu)記(ji)錄（SOE）、事件及報警處理(li)、遙控遙調/能(neng)(neng)(neng)量(liang)調度AGVC/一次(ci)調頻、儲(chu)能(neng)(neng)(neng)運行策略等(deng)功(gong)能(neng)(neng)(neng)。系統(tong)支持多(duo)(duo)種(zhong)(zhong)工(gong)業實(shi)時以太網(wang)協議、工(gong)業總線(xian)協議以及電力(li)行業通訊(xun)協議，包括IEC104、IEC61850等(deng)；具(ju)備(bei)(bei)云邊協同能(neng)(neng)(neng)力(li)和邊緣智能(neng)(neng)(neng)數據處理(li)能(neng)(neng)(neng)力(li)，具(ju)有完(wan)備(bei)(bei)的安全特性；具(ju)備(bei)(bei)靈活(huo)組(zu)網(wang)方(fang)案，覆蓋多(duo)(duo)種(zhong)(zhong)儲(chu)能(neng)(neng)(neng)站(zhan)類型。
硬件參數
儲能邊緣計算單元——適用1MWh左右的小型用戶側儲能
|
類型 |
參數 |
|
CPU |
ARM四核 1.2GHz |
|
SDRAM |
1G (最大2G) |
|
FLASH |
8G EMMC(最大16G) |
|
RS485 |
4路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接(jie)保護路，帶電(dian)磁(ci)隔離保(bao)護(hu)，防反接(jie)保(bao)護(hu)路(lu)，帶電磁隔離保護，防反接保護 |
|
RS232 |
2路，帶電磁隔離保護 |
|
DI/DO |
2路DI，2路DO |
|
WIRELESS |
1路全網通4G |
|
ETHERNET |
2*RJ45 10/100Mbps EthernetMAC |
|
WDT |
硬件看門狗 |
中型用戶側儲能設備
|
類型 |
參數 |
|
EMS服務器 |
1～2臺，CPU主頻≥2.0Hz，4核；內存>=16G；硬盤大于2T SATA；2個網口，100/1000M自適應 |
|
工業級交換機 |
1臺，機架式，電口百兆不少于20個 |
|
中央控制器 |
1～2臺，網口不少于2個，串口不少于16個 |
|
EMS工作站 |
0～1臺，CPU主頻≥2.0Hz，2核；內存>=8G |
大型用戶側儲能設備
|
類型 |
參數 |
|
EMS服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
AGVC服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=32G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
SCADA服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
主磁盤陣列 |
（2U機架式存儲器） 24*2.5寸機箱/雙控制器/6塊2.4TB 10K 2.5寸硬盤/16GB SFP模塊*8/8根2MLC-LC線纜/580W冗余電源/2U導軌 |
|
前置服務器 |
2臺，CPU主頻≥2.0Hz，4核；內存>=8G；硬盤512GSATA;含操作系統 |
|
EMS工作站 |
2臺，CPU主頻≥2.0Hz，2核；內存>=8G；硬盤512GSATA |
|
工業級交換機 |
8臺，機架式，電口百兆不少于20個 |
|
單元控制器 |
協議支持61850goose、modbus, 4個網口，2個485口 |
|
SAN交換機 |
8個10/100/1000BASE-T電口,支持4個1/10G BASE-X SFP Plus光口，交換容量：336Gbps/3.36Tbps；包轉發率：108/126Mpps |
|
協調控制器 |
2臺，儲能系統協調、控制策略 |
環(huan)境(jing)適應性(xing)
產品能(neng)在(zai)下表規定的環境(jing)下按照使用說明(ming)書正常(chang)工作。
條件
正常工作
儲存
環境溫度
-10℃～70℃
-40℃～85℃
相對濕度
20%RH～95%RH（無凝露）
20%RH～95%RH（無凝露）
大氣壓力
70kPa～106kPa
—
電源
VDC 9~36V
—
輸入功率
產品最大輸入功率 < 12W
產品正常工作功率 < 5W
系統容量
接入設備數≥1024
狀態量個數≥40000
模擬量個數≥60000
電度量個數≥20000
遙控量個數≥2000
遙(yao)調(diao)量(liang)個數(shu)≥2000
